電動蝶閥

對夾中線蝶閥（電動）
上一個：無

對夾中線蝶閥（電動）

上一個：無

產品詳情

技術參數

      公稱壓力： PN1.0～1.6MPa

       公稱通徑： DN50～DN1200
       連接方式： 對夾
       使用介質： 水、油、氣及各種腐蝕性介質
       適用溫度： -10℃～120℃
       連接標準： GB·ANSI·DIN·API·ISO·BS
       閥體材質： 鑄鐵；球墨鑄鐵；碳鋼；不銹鋼；鋁青銅
       閥座材質： 橡膠 閥板材料： 不銹鋼；鋁青銅；球墨鑄鐵

技術標準

      1.作為管路中調節或截斷介質的設備。
      2.適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。
      3.設計與制造標準符合GB/T 12238、API 609。
      4.壓力試驗符合GB/T 13927、API 598。
      5.結構長度符合GB/T 1221、API 609。
      6.側法蘭標準符合GB/T17241中PN1.0MPa、PN1.6MPa及ASME B16.1 125PSI。

產品特征

      1.減小轉動力矩，支撐閥桿，并使其與閥體有效分離，減小閥桿的磨損。
      2.經過拋光處理，與閥座精密配合。
      3.實現氣密性試驗零泄漏要求，啟閉力矩小，延長閥座使用壽命。
      4.閥桿密封不易變形，從而避免了通常的閥桿泄漏現象。
      5.精度高，強度大，適用于手柄及其它控制裝置的安裝。
      6.牢固連接閥桿與閥板，具有防振脫特點，且易于更換。
      7.整體性好，便于控制閥板啟閉。
      8.具有不脫落、抗拉、防泄漏、更換方便等特點。
      9.作為管路中調節或截斷介質的設備。
      10.適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。

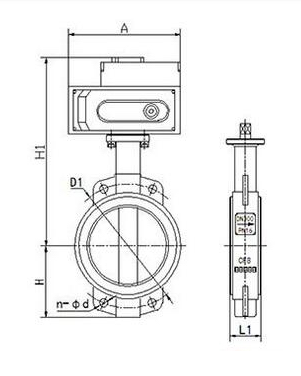

主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm) A B L D1 n-Φ K E 4-Φ1 Φ2 G 重量WT（kg)
50 140 80 43 125 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 4-19 77 57.15 4-6.7 12.6 120 3.94
80 159 95 45.21 160 8-19 77 57.15 4-6.7 12.6 127 4.05
100 178 114 52.07 180 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 16-23 140 107.95 4-14.3 31.6 436 54
